INFORMACIÓN
¿Qué es un L7805CV?
Es un regulador de voltaje lineal positivo con voltaje de salida de 5V DC y corriente de salida máxima 1.5A. Tiene un encapsulado de TO-220 de tres pines. El L7805CV es un regulador de voltaje lineal, que se utiliza para proporcionar una salida de voltaje constante a partir de una entrada de voltaje variable. Es un componente electrónico comúnmente utilizado en proyectos de electrónica y es especialmente útil para proporcionar una fuente de alimentación de 5 volts para dispositivos electrónicos. El L7805CV es un regulador monolítico de tres terminales, lo que significa que todos los componentes necesarios para su funcionamiento están integrados en un solo chip de silicio. Está diseñado para trabajar con un rango de entrada de voltaje de 7 a 35 voltios y proporciona una salida de voltaje de 5 volts con una tolerancia del ±5%. También tiene una protección contra sobrecalentamiento y cortocircuitos para garantizar la seguridad y la estabilidad del sistema.
¿Para qué sirve un L7805CV?
Sirve para suministrar voltaje constante de 5V a partir de un voltaje de entrada mayor que puede ser mínimo 7V y máximo 35V, recomendable ingresar voltaje de entrada ≤18V DC. Ideal para utilizarlo en proyectos y prácticas de electrónica. Puedes intégralo en placas de pruebas como protoboards, placas PCBs, fenólicas así como tener el repuesto ideal si se ha dañado tu regulador de voltaje.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Serie: L78
- Matricula: L7805CV
- Encapsulado: TO-220
- Tipo de montaje: THT – A través del orificio
- Voltaje de salida: Min 4.8V | Typ 5V | Máx. 5.2V
- Número de salidas: 1
- Voltaje de entrada INPUT: Min. 7V | Typ ≤18V | Máx. 35V
- Caída de voltaje Vd: Typ 2V
- Corriente de salida Máx.: 1.5A
- Número de pines: 3 pines
- Peso: 1 g

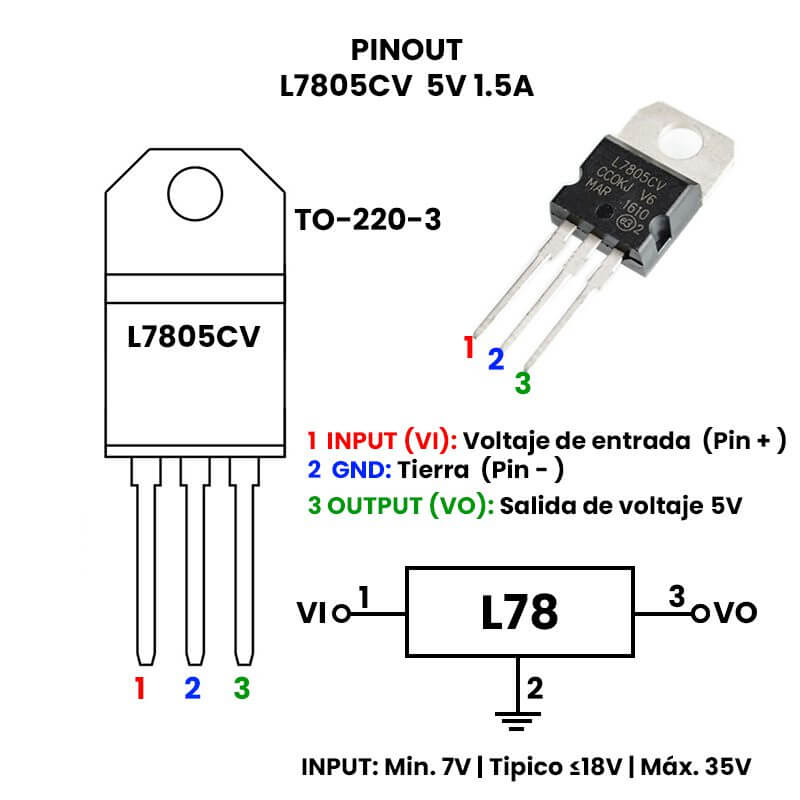

Pines del regulador:
- VI: Voltaje de entrada INTPUT
- Tierra GND
- VO: Voltaje de salida OUTPUT
