INFORMACIÓN
¿Qué es un L7812CV?
L7812CV es un regulador de voltaje lineal positivo con voltaje de salida de 12V DC y corriente de salida máxima 1.5A. Tiene un encapsulado de TO-220 de tres pines.
¿Para qué sirve un L7812CV?
Sirve para suministrar voltaje constante de 12V a partir de un voltaje de entrada mayor que puede ser mínimo 14V a máximo 35V, recomendable ingresar voltaje de entrada ≤19V DC. Ideal para utilizarlo en proyectos y prácticas de electrónica. Puedes intégralo en placas de pruebas como protoboards, placas PCBs, fenólicas así como tener el repuesto ideal si se ha dañado tu regulador de voltaje.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Serie: L78
- Matricula: L7812CV
- Encapsulado: TO-220
- Tipo de montaje: THT – A través del orificio
- Voltaje de salida: Min 11.5V | Typ 12V | Máx. 12.5V
- Número de salidas: 1
- Voltaje de entrada INPUT: Min. 14V | Typ ≤19V | Máx. 35V
- Corriente de salida Máx.: 1.5A
- Temperatura de operación: 0°C ~ 125°C
- Peso: 1.5 g

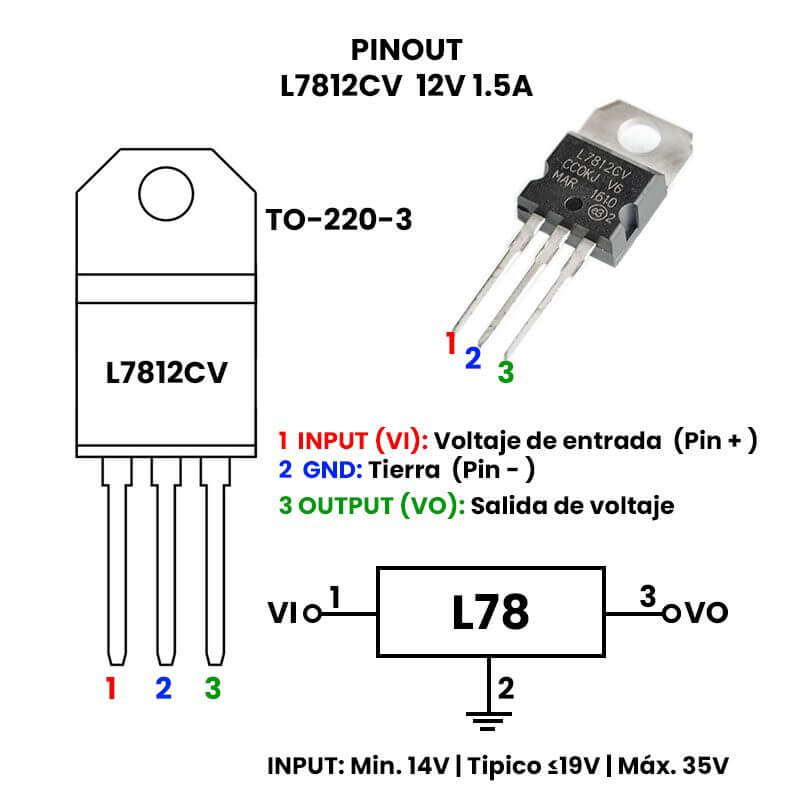

Pines del regulador:
- Voltaje de entrada INTPUT
- Tierra GND
- Voltaje de salida OUTPUT
DOCUMENTACIÓN Y RECURSOS
- Pinout
- Dimensiones
- Datasheet
- Footprint
INFORMACIÓN ADICIONAL
¿Qué son los reguladores L78?
La serie L78 son reguladores positivos de tres terminales está disponible en paquetes TO-220, TO-220FP, D²PAK y DPAK y varios voltajes de salida fijos, lo que lo hace útil en una amplia gama de aplicaciones.
