INFORMACIÓN
El RC522 es un módulo RFID (Identificación por Radiofrecuencia) de lectura y escritura diseñado para operar en la frecuencia de 13.56 MHz, que permite la comunicación inalámbrica con tarjetas o llaveros compatibles con el estándar ISO/IEC 14443 tipo A. Este módulo utiliza el chip MFRC522 de NXP y se destaca por su bajo costo, bajo consumo de energía y tamaño compacto, lo que lo hace ideal para aplicaciones de control de acceso, identificación, automatización y sistemas de seguridad.
El módulo RC522 RFID de lectura y escritura se utiliza comúnmente en sistemas de control de acceso, gestión de asistencia, automatización del hogar, identificación de objetos y proyectos de seguridad, gracias a su capacidad para leer y escribir datos en tarjetas o llaveros RFID a una frecuencia de 13.56 MHz. Es ideal para implementar soluciones sin contacto en aplicaciones tanto personales como industriales. Este módulo es compatible con una amplia gama de placas de desarrollo, incluyendo las de la familia Arduino (como Arduino Uno, Nano, Mega y Leonardo), así como con placas basadas en ESP8266 y ESP32, que permiten conectividad WiFi, y también puede integrarse con Raspberry Pi para proyectos más avanzados que requieran procesamiento adicional o conectividad a Internet. Su comunicación principal es a través del protocolo SPI, lo que facilita su integración con la mayoría de los microcontroladores modernos.
ESPECIFICACIONES Y CARACTERÍSTICAS
Módulo RFID:
- Frecuencia de operación: 13.56 Mhz.

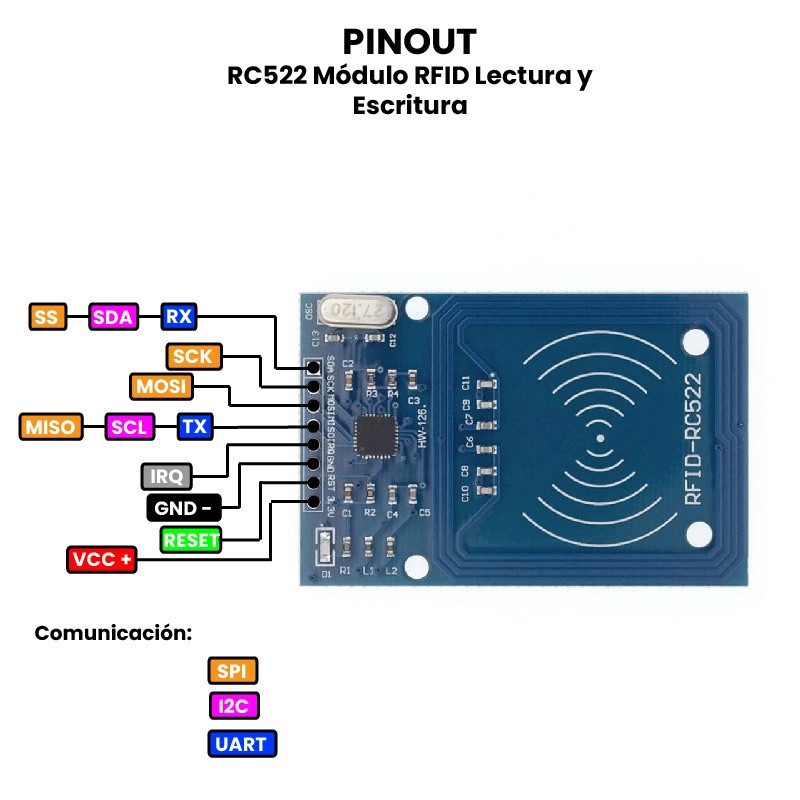

- Protocolo de comunicación: SPI.
- Velocidad de datos máxima: 10 Mbit/s.
- Voltaje de alimentación: 3.3V.
- Corriente:
- Operación: 13 – 26 mA.
- Máxima: 30 mA.
- Repsoso/Stand By (ISB): 10 – 13 mA a 3.3V.
- Sleep – mode (ISM): < 80 uA.
- Distancia de lectura: 0 a 60 mm.
- Tipos de tarjetas compatibles: Mifare1 S50, S70 Mifare1, MIFARE Ultralight, Mifare Pro, Mifare DESFire.
- Temperatura de operación: -20 a 80 °C.

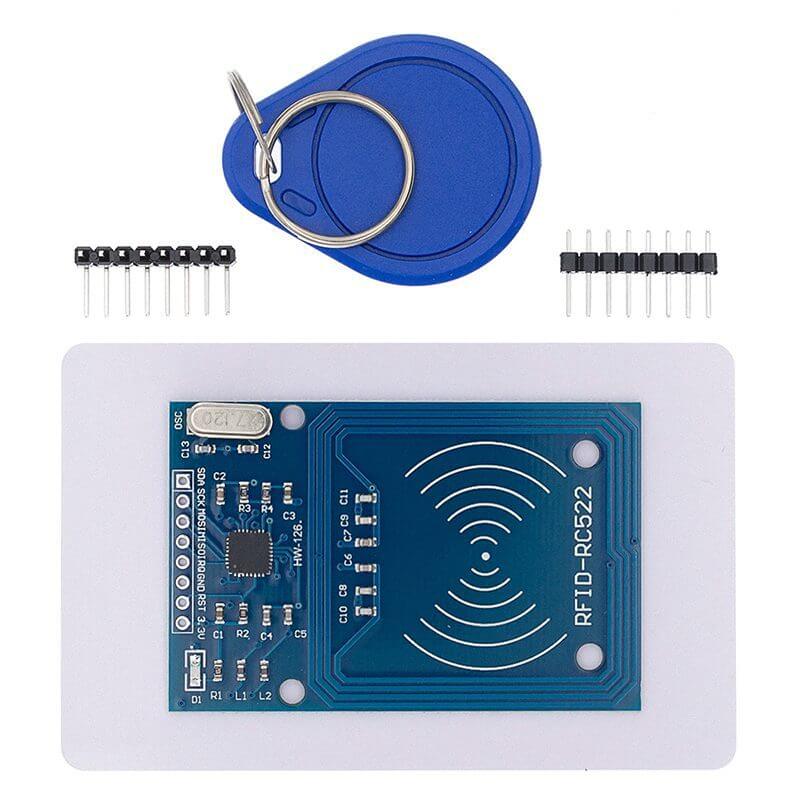

- Incluye pines, llavero y tarjeta.
- Dimensiones: 40 mm x 60 mm.
- Peso total: 20 g.
Tarjeta Tag RFID:
- Tipo: Tarjeta RFID.
- Modelo: MFS50.
- Frecuencia: 13.56 MHz.
- Protocolo: ISO/IEC 14443 Tipo A.
- Bauds: 106 kbps.
- Alcance de lectura/escritura: 0 – 5 cm (aprox.).
- EEPROM: 1K Bytes.
- Identificador único de 4 Bytes.
- Tiempo de lectura: 100 ms.
- Ciclos de escritura: 100 000.
- Dimensiones: 86 mm x 54 mm x 1 mm.
- Color: Blanco.
- Material: PVC.
Llavero Tag RFID:
- Tipo: Llavero Tag RFID.
- Frecuencia: 13.56 MHz.
- Material: ABS/PVC.
- EEPROM: 1K Bytes.
- Alcance de lectura/escritura: 0 – 5 cm (Aprox. Depende del lector).
- Protocolo: ISO14443A.
- Identificador único de 4 Bytes.
- Bauds: 106 kbs
