INFORMACIÓN

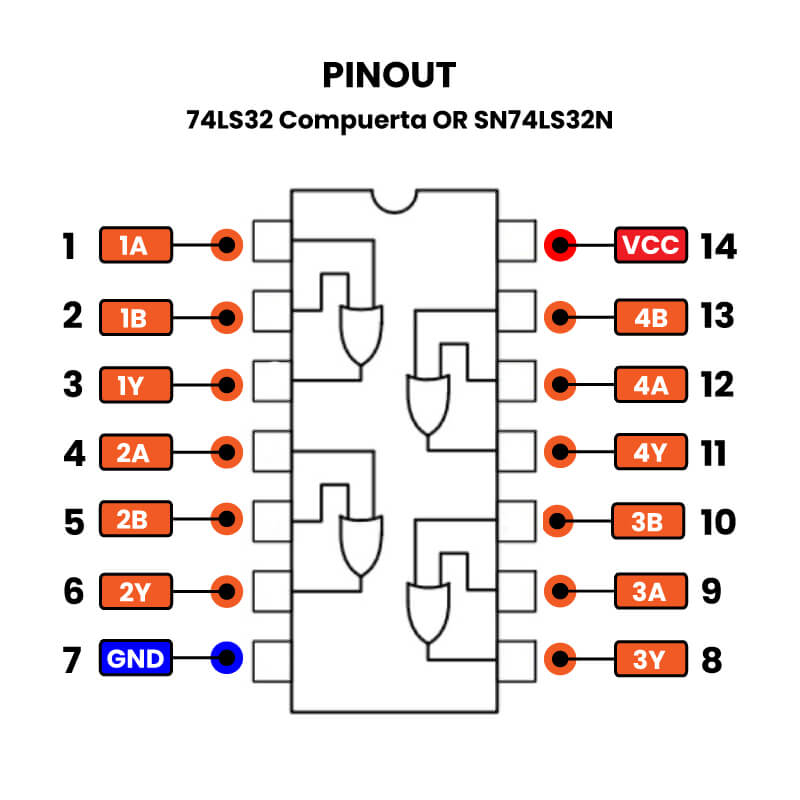

El 74LS32 es un circuito integrado que contiene cuatro compuertas lógicas OR de dos entradas cada una. Es decir, es un dispositivo que implementa la función lógica OR cuatro veces, y cada compuerta OR tiene dos entradas y una salida. En términos sencillos, la salida de cada compuerta OR será alta (1 lógico) si al menos una de sus dos entradas es alta (1 lógico), y será baja (0 lógico) si ambas entradas son bajas (0 lógico).
Se utiliza en diversas aplicaciones donde se requiere implementar operaciones lógicas OR, como en sistemas de control, procesamiento de señales digitales y lógica combinacional. Por ejemplo, se puede usar para encender un relé si cualquiera de varios sensores de presencia conectados a las entradas están activos, o para combinar señales de diferentes fuentes.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Compuerta Lógica OR
- Matrícula: 74LS32
- Familia: LS (Low Power Schottky)
- Encapsulado: PDIP-14
- Montaje: THT
- Pitch: 2.54 mm
- Número de pines: 14
- Número de canales: 4
- Voltaje de alimentación: 4.75 V a 5.25 V
- Corriente de consumo: 8 mA
- Temperatura de trabajo: 0 °C a 75 °C
- Dimensiones: 19.69mm x 6.60mm
- Peso: 1.5 g
